BallSpline 滾珠花鍵

機械產業、自動化工業設備、半導體產業機構、滾珠花鍵代替直線滾珠襯套使用,接觸角度大,承受在徑向和扭矩方向都具有很大的負荷容量、高剛性由於接觸角大具有高剛性,並可視情況施加洽當的預壓,所以能獲得較高的扭矩剛性、力矩剛性。Ball Spline 滾珠花鍵所具有的額定負荷是線性襯套的十幾倍,所以能使設計變得十分小巧。即使在懸臂負荷、力矩等作用的情況下,也可安全使用,而且壽命長。

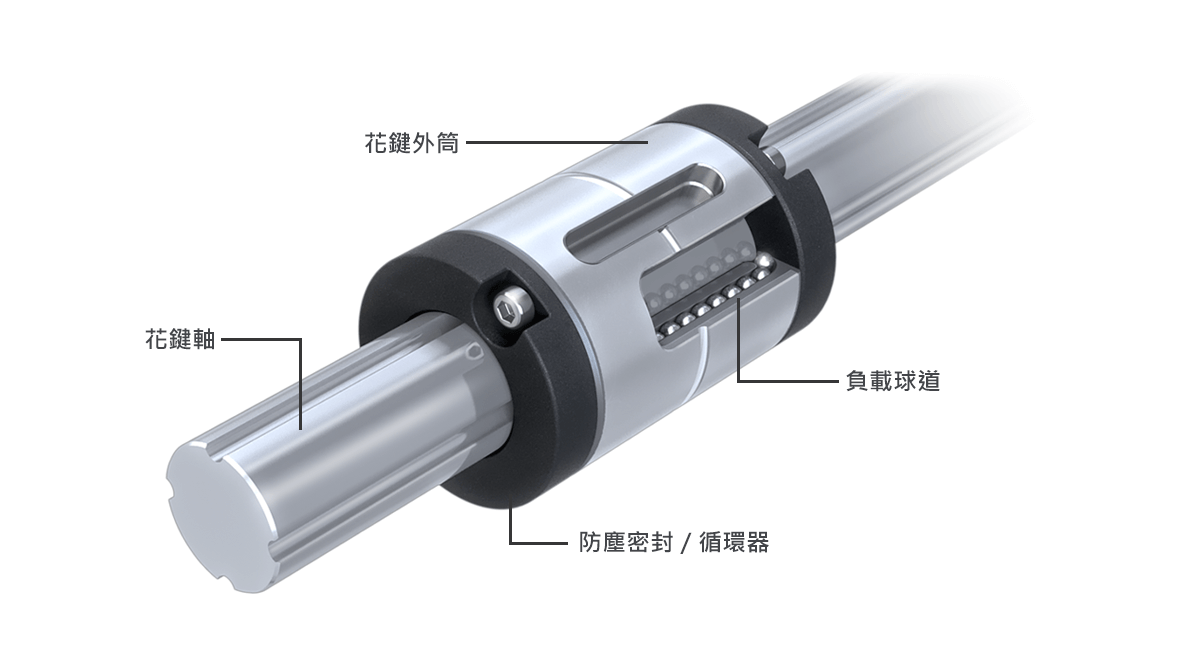

滾珠花鍵是利用裝在花鍵軸承套內的滾珠,在精密研磨的滾動溝槽中,一邊作平滑滾動及傳遞力矩。採用獨特接觸點設計,具有更大之接觸角度 40° 除了具有高度之靈敏性外,更能大幅提昇負載之能力,可在振動衝擊負荷作用過大的地方,定位精度要求高的地方,以及需要高速運動性能的地方,發揮有效的作用。



滾珠花鍵種類

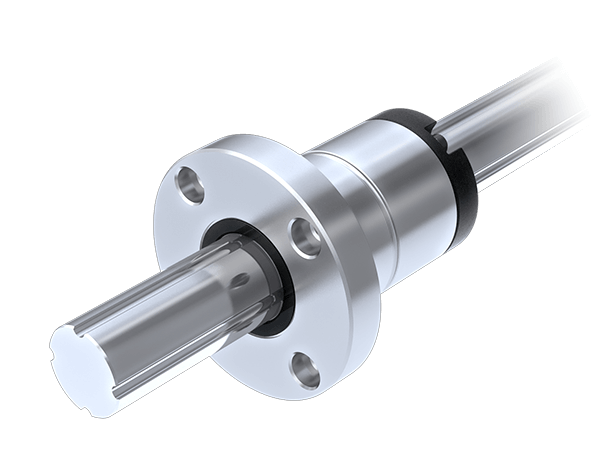

  • 法蘭型滾珠花鍵 SLF 型
  • 採用歌德型 40° 角接觸由於接觸角度大具有高剛性,徑向和扭矩方向具有很大負荷容量。

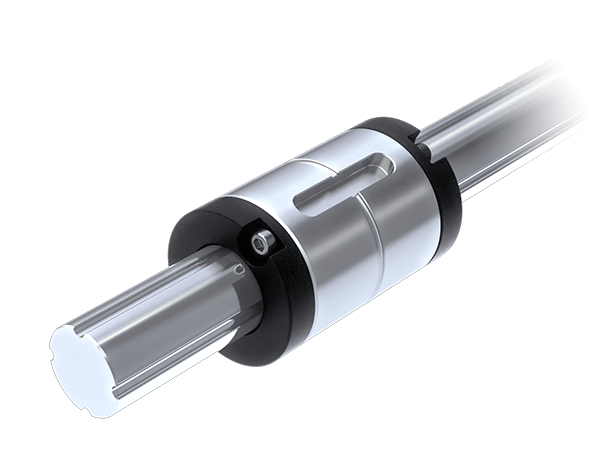

  • 圓筒型滾珠花鍵 SLT 型
  • 花鍵軸承套的外徑是直筒形,作傳遞扭矩時將鍵敲入後使用,是安裝空間最小的型式。
  • 精密實芯花鍵軸(標準型)
  • 通過對花鍵軸的滾動構槽,進行精密研磨 達到高精度,然後與外筒配合。
  • 特殊花鍵軸
  • 花鍵軸端或中間部分的直徑比較大時,通過特殊加工製作花鍵部分。

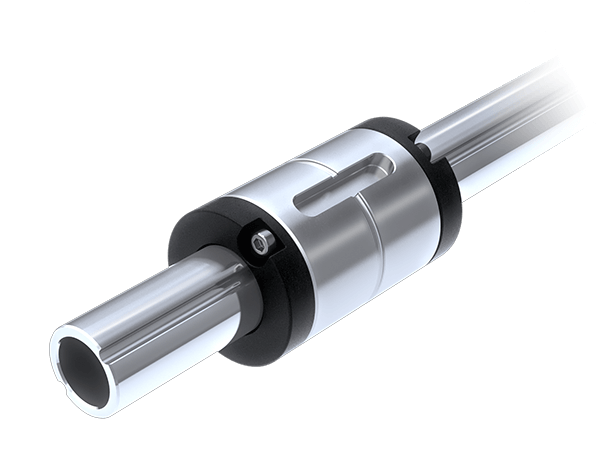

  • 中空花鍵軸 H 型
  • 安裝於需要配管、配線、排氣或減輕重量的機構時可用中空花鍵軸。

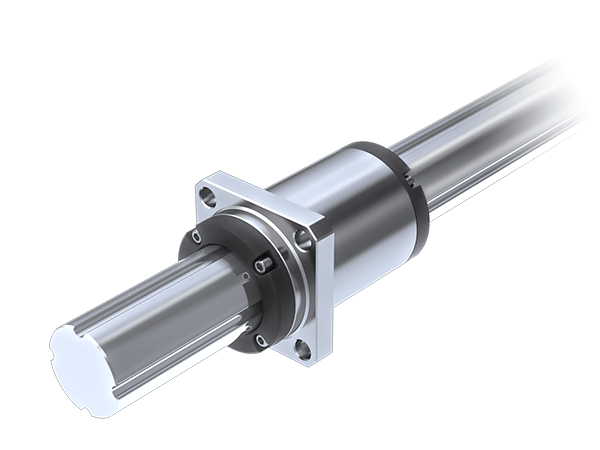

  • 方型法蘭型花鍵 SOF 型
  • SOF 法蘭型滾珠花鍵、方型法蘭型。
